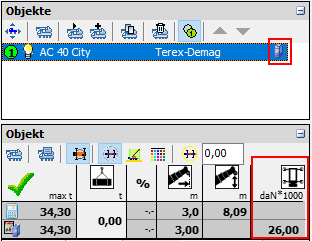

Die Hersteller Stützkraft ist meinstens vorhanden in Krane mit dem blauen Quellenbuchsymbol es zeigt die Stützkraft bei den Objektddetails basiered auf der Auslegerlänge und dem Radius.

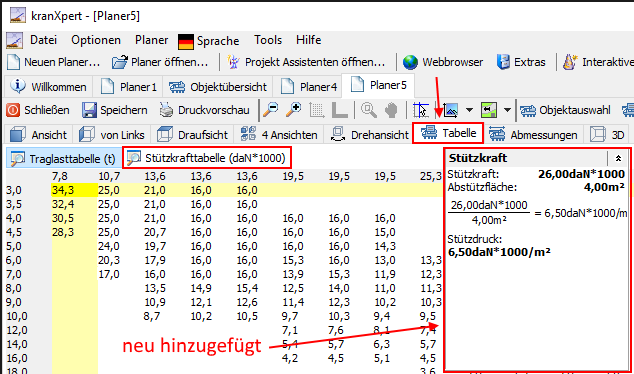

Die Hersteller Stützkraftangaben passieren auf Stützkrafttabellen wie bei den Traglasttabellen. Sie können die Stützkrafttabellen ansehen wenn Sie im Planer die Ansicht 'Tabelle' auswählen, nun können Sie von der 'Traglasttabelle' auf die 'Stützkrafttabelle' wechseln.

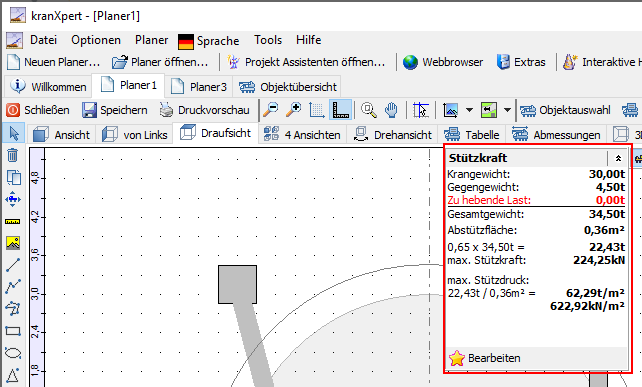

Die Stützkraft wird nun auch in der neuen Hilfsansicht dargestellt (hinzugefügt ab Version 1.9.9.0). Wenn Sie eine Abstützfläche angegeben haben wird auch der Stützdruck mit angezeigt.
Wenn der Kran als Favorit gespeichert ist wird das eingegebene Krangewicht ignoriert! Es werden nur die Herstellerangaben verwendet.


Die Einheit der Stützkraft kommt vom Hersteller. Da kranXpert die Einheit nicht kennt kann nicht zu kN umgerechnet werden.

Die Berechnung der maximalen Stützkraft erfolgt auf folgender Berechnung

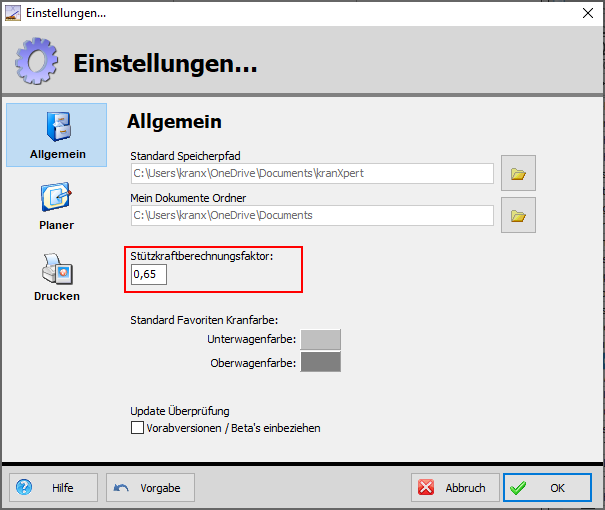

Der 0.65 Berechnungsfaktor ist bearbeitbar im Hauptmenü unter 'Optionen' dann 'Einstellungen' in der Sektion Allgemein.



Für die Eingabe der 'crane mass' also dem Krangewicht muss der Kran als Favorit vorhanden sein. Im Favoriten-Bearbeitungsfenster kann das Krangewicht eingegeben. Bitte geben Sie das Krangewicht ohne dem Gegengewicht ein. kranXpert fügt das Gegengewicht, Zentral- und Schwebeballst, Haken und sonstige im Planer eingegebenen Lasten selbst hinzu.



Für die (individual outrigger area) benutzt kranXpert folgende Abstützfläche. Wenn keine Abstützfläche angegeben wurde, wird kein Stützdruck berechnet.
Die Stützkraftberechnung wird in der neuen Hilfsansicht und im Ausdruck dargestellt.



Wenn der Kran im Planer kein Favoriten Kran ist, wird in der Hilfsansicht ein Schaltfläche 'Hinzufügen' dargestellt mit dem man den Kran zu den Favoriten hinzufügen kann. Wenn der Kran ein Favoritenkran ist wird eine 'Bearbeiten' Schaltfläche angezeigt.

Die Abstützfläche wird benötigt für die Stützdruckberechnung. Es gibt zwei Abstützflächen, Abstützfussfläche und die Abstützplattenfläche für die Berechnung wird jeweils die grösste Fläche verwendet.
Um die Abstützfussfläche zu bearbeiten muss der Kran als Favorit gespeichert sein, dort kann der Fusstyp Rechteckig/Rund ausgewählt werden und die Abmessungen angegeben werden.

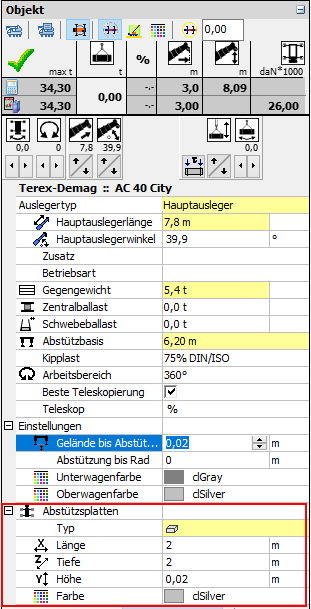

Die Abstützplattenfläche wird im Planer bei den Kraneigenschaften angegeben.
